Editeur de carte BeaconFence

Remonter à BeaconFence

L'éditeur de carte BeaconFence vous permet de créer un projet dans lequel vous pouvez concevoir, charger et modifier plusieurs cartes d'intérêt. Pour chaque carte, vous pouvez définir et modifier la disposition des espaces physiques et l'emplacement d'un ensemble de :

• Beacons
• Zones
• Chemins avec noeuds

L'éditeur de carte BeaconFence vous fournit également des capacités pour :

• Délimiter les zones dans l'espace de la carte.
• Nommer les beacons, les zones, les chemins et les noeuds.
• Connecter et déconnecter des chemins entre les cartes.
• Définir des valeurs de description pour les beacons, les zones et les noeuds.

Notions de base concernant l'éditeur de carte BeaconFence

Concepts de l'éditeur de carte BeaconFence

Les concepts suivants sont utilisés dans l'éditeur de carte BeaconFence :

• Cartes : les cartes sont des images de carte qui représentent un espace physique dans la vie réelle.
• Beacons : les périphériques beacon physiques.
• Zones : une zone représente une zone de la carte. Les zones peuvent être rectangulaires, circulaires ou polygonales.
• Chemins : un chemin représente un parcours sur lequel vous pouvez être positionné.
• Noeuds : les noeuds sont des points spéciaux sur la carte. Un chemin peut comporter un ou plusieurs noeuds. Un noeud peut représenter des divisions sur un chemin, des virages sur un chemin ou simplement des points d'intérêt.

Zones de l'éditeur de carte BeaconFence

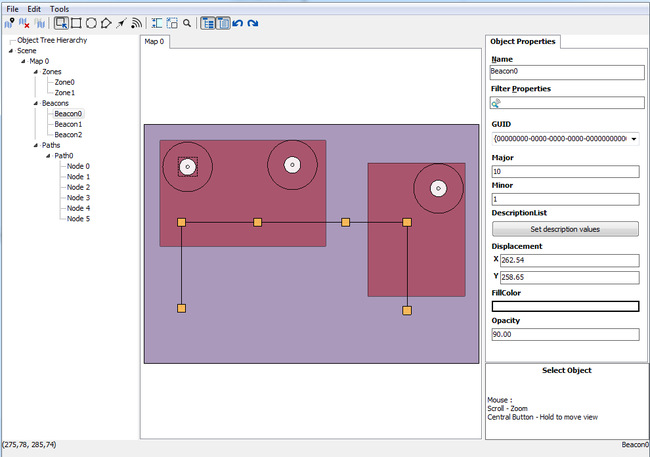

L'éditeur de carte BeaconFence comporte les principales zones suivantes décrites ci-dessous.

• Zone de dessin : le panneau central dans lequel vous concevez la disposition de vos cartes et leurs objets correspondants.
• Barre d'information : barre inférieure qui affiche la position du pointeur de la souris et le nom de l'objet pointé.
• Panneau de conseil : panneau inférieur droit qui affiche des conseils pour les boutons de la barre d'outils du menu principal.
• Menu et barre d'outils
• Panneau Arborescence d'objets
• Panneau Propriétés de l'objet

Menus et barres d'outils

Le tableau suivant présente les différentes options de menu et les boutons de barre d'outils disponibles dans l'éditeur de carte BeaconFence :

Nom	Icône	Menu	Raccourci	Description
Save Project		File > Save Project	Ctrl+S	Enregistre, dans un fichier XML, la scène entière, les images des cartes, ainsi que tous les objets avec leurs configurations et leurs propriétés respectives.
Load Project		File > Load Project	Ctrl+O	Charge une scène précédemment enregistrée dans un fichier XML, notamment les images des cartes, ainsi que tous les objets avec leurs configurations et leurs propriétés respectives.
New Project		File > New Project	Ctrl+N	Crée un nouveau projet vide. Voir la procédure d'ajout et de configuration de cartes.
Create New Map		Edit > Create New Map	Ctrl+Alt+M	Crée une carte vide qui est ajoutée dans un nouvel onglet. Vous pouvez avoir plusieurs cartes pour différencier des pièces ou des niveaux dans un environnement général. Voir la procédure d'ajout et de configuration de cartes.
Delete Map		Edition > Delete Map	Ctrl+Alt+S	Supprime la carte que vous êtes en train d'afficher. Voir la procédure de suppression d'une carte.
Connect Maps			Ctrl+Alt+J	Lance l'éditeur de chemin de manière à connecter et déconnecter les chemins entre les cartes. Voir la procédure de définition des connexions entre les cartes.
Select Object			Esc	Cet outil vous permet de sélectionner des objets dans la carte. Sélectionnez un objet pour voir ses propriétés dans le panneau Propriétés de l'objet.
Create Rectangular Zone			Ctrl+Alt+R	Outil permettant de créer une zone avec une forme rectangulaire. Voir la procédure d'ajout et de configuration de zones.
Create Circular Zone			Ctrl+Alt+C	Outil permettant de créer une zone avec une forme circulaire. Voir la procédure d'ajout et de configuration de zones.
Create Polygonal Zone			Ctrl+Alt+L	Outil permettant de créer une zone avec une forme polygonale. Voir la procédure d'ajout et de configuration de zones.
Create Path			Ctrl+Alt+P	Outil permettant de créer des chemins avec des noeuds dans la carte. Utilisez également cet outil pour étendre des chemins existants. Voir la procédure d'ajout et de configuration de chemins et de noeuds.
Create Beacon			Ctrl+Alt+B	Place les périphériques beacon sur la carte. Voir la procédure d'ajout et de configuration de beacons.
Set Distance Between Beacons			Ctrl+Alt+N	Outil permettant de définir manuellement la distance entre deux beacons. Utilisez cet outil pour obtenir une mesure plus précise permettant de calculer des valeurs fiables de distance, de position et de chemins. Voir la procédure de configuration des beacons.
Scale Map			Ctrl+Alt+D	Utilisez cet outil pour définir l'échelle de la carte. Remarque: Il est très important de définir l'échelle de la carte après avoir ajouté l'image de la carte et avant d'ajouter un objet. Voir la procédure de configuration des cartes.
Zoom to Selection			Ctrl+Alt+Z	Applique un zoom et centre la carte sur l'objet actuellement sélectionné. Vous pouvez aussi utiliser la molette de la souris pour faire un zoom avant et arrière.
Undo		Edit > Undo	Ctrl+Z	Annule la dernière action. Avertissement: Certaines actions comme par exemple la suppression d'une carte, la jointure de deux chemins et la connexion de cartes ne peuvent pas être annulées.
Redo		Edit > Redo	Ctrl+Y	Rétablit la dernière action qui a été annulée.
Show Object Tree		Tools > Show Object Tree	Ctrl+T	Affiche l'arborescence d'objets.
Show Object Properties		Tools > Show Properties Panel	Ctrl+P	Affiche le panneau Propriétés de l'objet.

Arborescence d'objets

Le panneau gauche de l'éditeur de carte BeaconFence affiche l'arborescence d'objets. Utilisez ce panneau pour voir la hiérarchie de toutes les cartes et de tous les objets dans la scène. Pour afficher ou masquer ce panneau, vous pouvez :

• Utiliser le menu Tools > Show Object Tree.
• Cliquer sur le bouton Show Object Tree de la barre d'outils.
• Appuyer sur Ctrl+T.

Vous pouvez également utiliser l'arborescence pour trouver, afficher et sélectionner des objets situés n'importe où dans la scène.

Propriétés de l'objet

Le panneau droit de l'éditeur de carte BeaconFence affiche les propriétés de l'objet. Utilisez ce panneau pour voir et définir les options des objets sur la carte. Pour afficher ou masquer ce panneau, vous pouvez :

• Utiliser le menu Tools > Show Object Properties.
• Cliquer sur le bouton Show Object Properties de la barre d'outils.
• Appuyer sur Ctrl+P.

Le tableau suivant affiche les propriétés d'options disponibles pour chaque objet :

Objet de la carte	Propriétés
Cartes	Name : nom de la carte. Vous pouvez ajouter un nom convivial pour votre carte. DescriptionList : propriété permettant d'ajouter toutes les informations souhaitées concernant l'objet sous la forme d'un ensemble de paires clé/valeur. BitmapPath : chemin d'accès à l'image de la carte. Voir la procédure d'ajout d'images de cartes. FillColor : couleur de remplissage de la zone entière de la carte lorsqu'il n'y a pas d'image de carte. Height : hauteur de la carte. La hauteur est fournie dans la même unité de mesure que celle indiquée dans la propriété de carte MeasureUnits. MeasureUnits : unités de mesure de la carte : centimètres, mètres ou pouces. Opacity : transparence de l'objet. Width : largeur de la carte. La largeur est fournie dans la même unité de mesure que celle indiquée dans la propriété de carte MeasureUnits.
Beacon	Name : nom du beacon. Vous pouvez ajouter un nom convivial pour votre beacon. GUID : identifiant unique qui identifie un groupe de beacons. Major : la sous-région au sein du GUID. Minor : la sous-division supplémentaire au sein d'un ID majeur. DescriptionList : propriété permettant d'ajouter toutes les informations souhaitées concernant l'objet sous la forme d'un ensemble de paires clé/valeur. Displacement : position X et Y de l'objet dans la carte. FillColor : couleur de remplissage de la partie principale du beacon représentée dans la carte. Opacity : transparence de l'objet.
Zones	Name : nom de la zone. Vous pouvez ajouter un nom convivial pour votre zone. DescriptionList : propriété permettant d'ajouter toutes les informations souhaitées concernant l'objet sous la forme d'un ensemble de paires clé/valeur. Displacement : position X et Y de l'objet dans la carte. EnableFill : active ou désactive la propriété FillColor. FillColor : couleur utilisée pour remplir la forme de la zone. La propriété EnableFill doit être activée pour voir la couleur de remplissage. Height : hauteur de la zone. La hauteur est fournie dans la même unité de mesure que celle indiquée dans la propriété de carte MeasureUnits. Opacity : transparence de l'objet.   PerfectCircle : détermine si la forme de la zone doit être un cercle parfait ou si le cercle peut être étiré en forme d'ellipse. Remarque: Cette propriété est seulement pour les zones circulaires. Width : largeur de la zone. La largeur est fournie dans la même unité de mesure que celle indiquée dans la propriété de carte MeasureUnits.
Chemins	Name : nom du chemin. Vous pouvez ajouter un nom convivial pour votre chemin.
Noeuds	Name : nom du noeud. Vous pouvez ajouter un nom convivial pour votre noeud. DescriptionList : propriété permettant d'ajouter toutes les informations souhaitées concernant l'objet sous la forme d'un ensemble de paires clé/valeur. Displacement : position X et Y de l'objet dans la carte. Opacity : transparence de l'objet.
