Verwenden der Textlayout-Funktionen von FireMonkey

Nach oben zu FireMonkey-Textlayout

In folgendem Beispiel wird die Verwendung der in FireMonkey verfügbaren Textlayout-Funktionen demonstriert. Das Beispiel enthält den Code, der zeigt, wie Text auf einem TImage-Objekt gerendert wird und die Methoden PositionAtPoint, RegionForRange und ConvertToPath verwendet werden.

Erstellen einer leeren geräteübergreifenden Anwendung

1. Erstellen Sie eine neue leere geräteübergreifende Anwendung.
2. Ziehen Sie aus der Tool-Palette die folgenden Komponenten auf das Formular:
   • 1 TImage
   • 1 TRadioButton
   • 3 TButtons
3. Erstellen Sie im Objektinspektor Ereignisbehandlungsroutinen für das Ereignis OnCreate von TForm, das Ereignis OnPaint von TImage und das Ereignis OnClick für jeden TButton.

• Das Formular sollte beim Entwurf folgendermaßen aussehen:

Hinweis: Um das nächste Beispiel zu reproduzieren, müssen Sie eine Hintergrundfarbe in TImage hinzufügen.

Hinzufügen des Codes für das Textlayout

1. Fügen Sie die folgenden Deklarationen hinzu:

In Delphi:

MyLayout: TTextLayout;
PathAnimation1: TPathAnimation;

In C++:

//header file
TPathAnimation *PathAnimation1;
TTextLayout *MyLayout;

1. Fügen Sie der Ereignisbehandlungsroutine OnCreate von TForm den folgenden Code hinzu:

In Delphi:

procedure TForm3.FormCreate(Sender: TObject);
begin
  RadioButton1.Position.X := Image1.Position.X - 5;
  RadioButton1.Position.Y := Image1.Position.Y - 5;
  RadioButton1.Text := '';
end;

In C++:

void __fastcall TForm3::FromCreate(TObject *Sender)
{
	RadioButton1->Position->X = Image1->Position->X - 5;
	RadioButton1->Position->Y = Image1->Position->Y - 5;
	RadioButton1->Text = "";
}

2. Fügen Sie der Ereignisbehandlungsroutine OnPaint von TImage den folgenden Code hinzu.

In Delphi:

procedure TForm3.Image1Paint(Sender: TObject; Canvas: TCanvas;
  const ARect: TRectF);

begin
  MyLayout := TTextLayoutManager.DefaultTextLayout.Create;
  MyLayout.BeginUpdate;
  MyLayout.TopLeft := TPointF.Create(0, 0);
  MyLayout.Font.Size := 78;
  MyLayout.Font.Family := 'Tahoma';
  MyLayout.Font.Style := [TFontStyle.fsBold];
  MyLayout.Text := 'TEXT';
  MyLayout.Color := TAlphaColorRec.Brown;
  MyLayout.RenderLayout(Canvas);
end;

In C++:

void __fastcall TForm3::Image1Paint(TObject *Sender, TCanvas *Canvas, const TRectF &ARect)

{
	Fmx::Graphics::TFont *font;
	MyLayout = TTextLayoutManager::TextLayoutForClass
		(TTextLayoutManager::DefaultTextLayout);
	MyLayout->BeginUpdate();
	MyLayout->TopLeft = TPointF(0, 0);
	MyLayout->Font->Size = 78;
	MyLayout->Font->Family = "Tahoma";
	MyLayout->Font->Style = TFontStyles(1);
	MyLayout->Text = "TEXT";
	MyLayout->Color = TAlphaColorRec::Brown;

}

• Zur Laufzeit sieht das Formular nun folgendermaßen aus:

3. Fügen Sie den Ereignisbehandlungsroutinen OnClick der TButton-Komponenten den folgenden Code hinzu, um den Text in einen Pfad zu konvertieren und die Animation zu starten:

In Delphi:

procedure TForm3.Button1Click(Sender: TObject);
var
  PathD: TPathData;
begin
  PathAnimation1 := TPathAnimation.Create(Self);
  PathAnimation1.Parent := RadioButton1;
  PathD := TPathData.Create();
  MyLayout.ConvertToPath(PathD);
  PathAnimation1.Path := PathD;
  PathAnimation1.Loop := True;
  PathAnimation1.Duration := 50;
end;

procedure TForm3.Button2Click(Sender: TObject);
begin
  PathAnimation1.Start;
end;

In C++:

void __fastcall TForm3::Button1Click(TObject *Sender)
{
	TPathData *PathD;
	PathAnimation1 = new TPathAnimation(this);
	PathAnimation1->Parent = RadioButton1;
	PathD = new TPathData();
	MyLayout->ConvertToPath(PathD);
	PathAnimation1->Path = PathD;
	PathAnimation1->Loop = true;
	PathAnimation1->Duration = 50;
}

void __fastcall TForm3::Button2Click(TObject *Sender)
{
	PathAnimation1->Start();
}

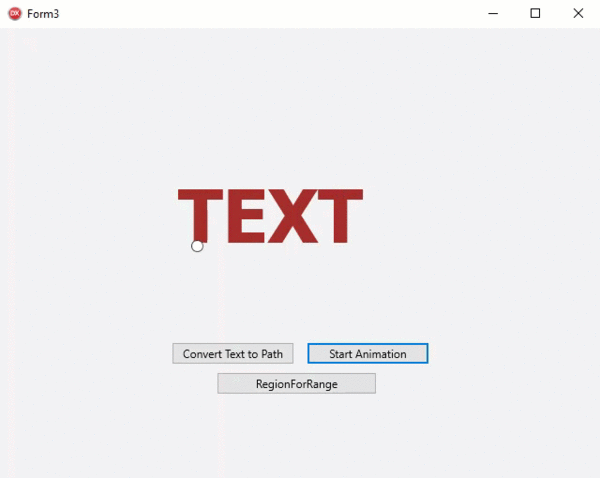

• Zur Laufzeit sieht das Formular nun folgendermaßen aus:

4. Fügen Sie der Ereignisbehandlungsroutine OnClick der TButton-Komponente für RegionforRange den folgenden Code hinzu:

In Delphi:

procedure TForm3.Button3Click(Sender: TObject);
var
  MyRects: TRegion;
begin

  MyRects := MyLayout.RegionForRange(TTextRange.Create(1, 1));
  if Image1.Bitmap.Canvas.BeginScene then
  begin
    try
      Image1.Bitmap.Canvas.DrawRect(MyRects[0], 0, 0, AllCorners, 100);
    finally
      Image1.Bitmap.Canvas.EndScene;
    end;
  end;
end;

In C++:

void __fastcall TForm3::Button3Click(TObject *Sender)
{
	TRegion MyRects;
	MyRects = MyLayout->RegionForRange(TTextRange(1, 1));
	if (Image1->Bitmap->Canvas->BeginScene())
	{
	   try {
			Image1->Bitmap->Canvas->DrawRect(MyRects[0], 0, 0, AllCorners, 100);
	   } __finally  {
			Image1->Bitmap->Canvas->EndScene();
	   }
	}
}

• Zur Laufzeit sieht das Formular nun folgendermaßen aus:

Verwendet

• TextLayout.TTextLayoutManager
• TextLayout.TTextLayout
• TextLayout.TTextLayout.AddAttribute
• TextLayout.TTextRange
• TextLayout.TTextAttribute
• TextLayout.TTextLayout.RenderLayout
• TextLayout.TTextLayout.PositionAtPoint
• TextLayout.TTextLayout.RegionForRange
• TextLayout.TTextLayout.ConvertToPath

Siehe auch

• FMXTimerAnimation(Delphi)
